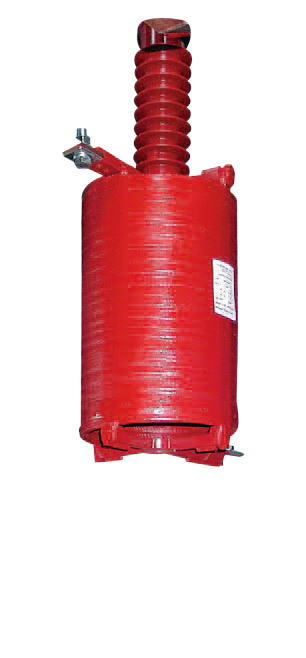

Les selfs modèle MRI sont utilisées pour limiter la crête de courant d’insertion à une valeur inférieure à 100 fois le courant nominal de la batterie de condensateurs. La crête de courant d’insertion est due aux phénomènes transitoires d’une amplitude élevée et à haute fréquence, qui se produisent lors de l’insertion de la batterie de condensateurs sur le réseau d’alimentation; cette pointe s’accentue considérablement si une batterie de condensateurs est insérée en parallèle par rapport à d’autres batteries déjà mises sous tension. Les selfs sont monophasées avec un noyau à air et un bobinage en cuivre, elles sont montées en série par rapport à la batterie de condensateurs; elles peuvent être réalisées pour l’installation intérieure ou pour l’installation extérieure. Les selfs devront être installées sur des isolateurs supports avec une classe d’isolement égale ou supérieure à celle de la batterie de condensateurs en respectant les distances minimales des installations qui sont indiquées sur le catalogue.Le choix des selfs devra s’effectuer en tenant compte des principaux facteurs suivants:
Les selfs modèle MRA sont des filtres pour les harmoniques, utilisés pour éviter l’apparition de résonances, qui représentent des situations très dangereuses pour l’installation électrique à cause des surintensités et des surtensions qui s’ensuivent.
Les selfs de “blocage” sont utilisées dans le seul but de compenser la phase des charges générant des harmoniques; le filtre n’est donc accordé que sur une seule fréquence au-dessous de la fréquence la plus basse présente. Les fréquences d’accord les plus utilisées sont:
En général les selfs pour le blocage des harmoniques sont monophasées avec noyau à air, mais des selfs triphasées à noyau en fer peuvent être employées pour des puissances limitées; les principales différences sont que les selfs à noyau à air ne saturent pas, mais présentent des dimensions encombrantes, alors que les selfs à noyau en fer saturent mais présentent des dimensions plus réduites. Dans les deux cas, les selfs sont montées en série par rapport à la batterie de condensateurs triphasés et il est possible de réaliser les typologies pour l’installation intérieure ou pour l’installation extérieure. Les selfs de “filtre” sont utilisées dans le but de réduire le facteur de distorsion; le filtre est donc accordé sur une fréquence proche de la fréquence des harmoniques présentes. En présence de plusieurs harmoniques à filtrer, il faudra réaliser plusieurs filtres associés à des batteries de condensateurs distincts. Généralement les selfs sont monophasées avec noyau à air. Les selfs de filtre sont montées en série par rapport à la batterie de condensateurs triphasés et elles peuvent être réalisées tant pour l’installation intérieure que pour l’installation extérieure.
En cas d’utilisation pour des installations intérieures, il est primordial de vérifier si la puissance dissipée par les selfs influence la température de l’ambiance d’installation; dans ce cas, il est nécessaire d’utiliser des échangeurs d’air et/ou des systèmes de conditionnement. Nous précisons que, en cas d’utilisation des selfs avec noyau à air, leur disposition pourra être juxtaposée linéairement, en triangle ou superposée (pour réduire les encombrements), mais dans tous les cas, il faudra respecter les distances minimales les unes des autres, ainsi que par rapport à des corps métalliques, des corps magnétiques, des transformateurs de courant et/ou de tension et des composants réalisés avec un bobinage à spires jointives; le catalogue illustre schématiquement les distances minimales à respecter dans l’installation.
