FUSIBLES INTERNES – EXTERNES – H.R.C. – A EXPULSION

FUSIBLES INTERNES

Les condensateurs peuvent être dotés de fusibles internes, où chaque élément capacitif est muni d’un fusible placé en série à l’élément (voir figure O); en cas de panne de l’élément capacitif, le fusible intervient en déconnectant l’élément en panne de l’unité qui ainsi n’est pas concernée par le court- circuit, permettant le fonctionnement du condensateur. L’intervention du fusible entraîne donc une réduction de la capacité; si plusieurs fusibles interviennent, la variation doit toutefois maintenir la

Capacité totale dans les limites de tolérance prescrites par les normes de référence. Ce système offre l’avantage évident de pouvoir opérer aussi avec des unités contenant des éléments en panne (en respectant les critères susmentionnés); il y a toutefois des limites de construction dues à l’exigence d’avoir un assez grand nombre d’éléments capacitifs connectés en parallèle pour chaque groupe-série, de sorte que la déconnexion de l’élément en panne n’influe pas en termes de surtensions et de surintensités sur les éléments restants.

FUSIBLES EXTERNES

Les condensateurs et les batteries de moyenne tension peuvent être munis de fusibles externes pour la protection contre les pannes causées par un court-circuit. Les fusibles externes utilisés par ENERLUX Power srl se divisent en:
  • FUSIBLES H.R.C.
  • FUSIBLES À EXPULSION

FUSIBLES HRC

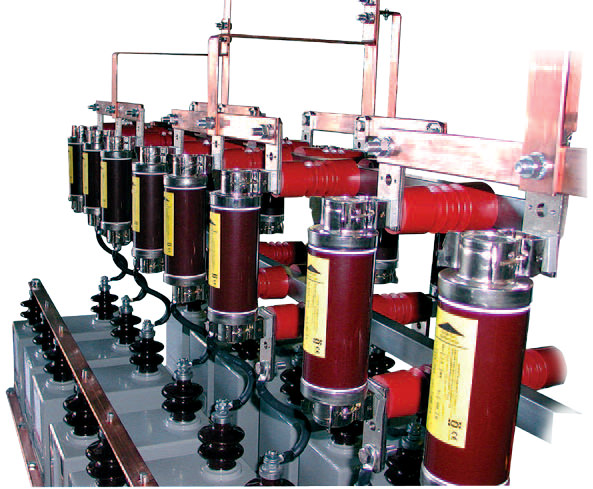

Les fusibles type H.R.C (voir figure Q) sont généralement utilisés pour la protection de petites batteries et/ou condensateurs triphasés, conçus conformément aux normes DIN et IEC pour la protection contre les effets thermiques et dynamiques, causés par un courant de court circuit qui dépasse la valeur tolérée par grandeur et durée.

Les caractéristiques principales des fusibles H.R.C. sont:

  • basse valeur du courant minimal d’intervention;
  • basse puissance dissipée;
  • basse tension de l’arc électrique;
  • pouvoir élevé de coupure;
  • haute limitation du courant;
  • maintenance facile;
  • petites dimensions.

Les fusibles H.R.C. sont la meilleure solution quand l’utilisation d’autres systèmes de protection entraînerait

un coût excessif par rapport à celui de l’installation dans son ensemble. Pour obtenir la plus grande limitation du courant, et donc la meilleure protection, le courant indiqué sur la plaque du fusible choisi doit être sélectionné au niveau le plus bas possible par rapport à la valeur de courant égale à environ 2 fois In. Le percuteur de la cartouche du fusible non seulement sert à signaler l’intervention, mais il peut aussi être associé au dispositif pour l’ouverture de l’interrupteur de manœuvre-sectionneur et/ou au dispositif de signalisation visuelle externe d’intervention. Outre les fusibles H.R.C., sont également disponibles les accessoires comme les bases porte-fusibles et les dispositifs de signalisation d’intervention..

EXPULSION FUSES

Les fusibles à expulsion sont généralement utilisés pour la protection de batteries avec de hautes puissances, situés d’ordinaire à l’extérieur, en présence de nombreuses unités en parallèle.

L’utilisation des fusibles à expulsion est un système pratique et fonctionnel car en cas de panne:

  • seule l’unité concernée est exclue, maintenant le système en service et permettant de programmer l’intervention de remplacement;
  • la recherche de l’unité concernée est facile et rapide, car bien visible grâce au dispositif à expulsion, permettant donc de réduire au minimum les temps de recherche;
  • le fusible peut être réutilisé en changeant seulement l’élément à cartouche interne.

Nous précisons que le fonctionnement du système, en cas de panne et d’exclusion d’une ou de plusieurs unités, n’est possible que si l’augmentation de tension sur les condensateurs restants est inférieure à 10% (au minimum 10 unités en parallèle par phase). Si l’utilisation est effectuée avec moins d’unités en parallèle, la batterie de condensateurs doit être déconnectée du réseau, pour éviter des dommages aux autres unités encore intactes. Il est recommandé d’utiliser des fusibles à expulsion sur les batteries ayant une puissance maxi d’environ 5 Mvar; cette valeur se base sur l’exigence d’éviter que le courant dû à la décharge de l’énergie emmagasinée dans les unités connectées en parallèle avec l’unité défectueuse, une provoque la rupture de la cuve. Pour des puissances supérieures, il est possible d’utiliser des fusibles à expulsion, en insérant plusieurs groupes en série sur la même phase avec en conséquence une augmentation e la puissance totale, mais en limitant l’énergie de décharge en parallèle par rapport à des dispositions avec seulement des groupes en parallèle. La protection au moyen de l’utilisation des fusibles à expulsion doit toujours être associée à la protection de déséquilibre.

Fusibles Internes et externes – Fiche Technique (454.55 KB)

PROTECTION DE DESEQUILIBRE

La seule protection contre les surintensités n’assure pas une protection suffisante contre les pannes internes de l’unité; une protection supplémentaire, surtout quand elle est composée de nombreuses unités, est donc nécessaire. La solution optimale et efficace pour garantir le bon fonctionnement et le bon contrôle des batteries de condensateurs est la protection de déséquilibre. Il existe différents types de protections de déséquilibre, la plus utilisée est la détection du déséquilibre en courant entre les deux centres étoile; le fonctionnement de cette protection se base sur la vérification de la symétrie des deux centres étoile de la batterie. Dans un système triphasé équilibré, le courant entre les deux centres étoile est pratiquement à zéro, tandis qu’en cas de panne d’éléments ou d’unités, on a un déplacement de ceux-ci avec une circulation de courant résiduel ; n interposant un transformateur de courant entre les deux centres étoile, il est possible de relever ce courant résiduel et, au moyen d’un relais approprié, d’effectuer rapidement les opérations comme le déclenchement de l’interrupteur général, l’ouverture des circuits ou la signalisation d’un problème sans provoquer de dommages aux unités saines. En effet, ce système très sensible peut aussi relever la panne d’un seul élément, évitant ainsi que les autres éléments installés ne subissent de dommages; en outre, les dispositifs de protection et de manœuvre opèrent sur des interruptions de charges à des niveaux nominaux et non à des niveaux de court-circuit. La protection de déséquilibre est donc constituée par un transformateur de courant et par un relais homopolaire de courant résiduel.

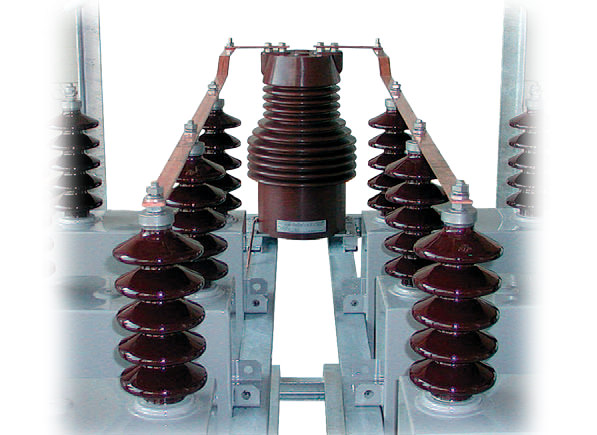

TRANSFORMATEUR DE COURANT POUR LA PROTECTION DE DESEQUILIBRE

Le transformateur de courant a pour fonction de relever les courants dérivant du déséquilibre des deux étoiles de la batterie de condensateurs, et d’isoler le conducteur neutre au même niveau que la tension de réseau. Enerlux Power Srl utilise des transformateurs de courant pour intérieur et extérieur en version standard; nous précisons que, sur demande, d’autres types de transformateurs avec différents rapports, tension d’isolement, performances, etc. peuvent être installés.

RELAIS POUR LA PROTECTION DE DESEQUILIBRE

Le relais de protection de déséquilibre est un relais homopolaire de courant résiduel, insensible aux harmoniques à temps indépendant. Il s’agit d’un relais réalisé avec un système traditionnel qui, par ses caractéristiques de haute fiabilité, sa facilité de réglage et son coût avantageux est le plus utilisé et répandu. Le relais est doté d’un seuil de déclenchement auquel est associé un relais avec doubles contacts en sortie dans la version standard; pour la protection de batteries ayant des puissances élevées ou si nécessaire, il est conseillé d’utiliser deux relais pour réaliser deux seuils (alarme et déclenchement).

PROTECTION POUR SURCOURANTS

Pour les batteries de condensateurs, en ajoute à la protection de déséquilibre, la protection pour les surcourants est normalement demandée; cette protection est normalement par n.3 transformateurs de courant de ligne, n. 1 transformateur de déséquilibre et le relais convenant.

Les fonctions de protection réalisables sont:

  • 37 Minimum de courant
  • 46N Maximum de courant de déséquilibre
  • 49 Image thermique
  • 50/51 Maximum de courant
  • 50/51RMS Maximum de courant rms
  • 50N/51N Maximum de courant résiduelle calculé
  • BF Défaillance disjoncteur
  • TD Compte temps de décharge

Vues les types différents de relais disponibles, nous conseillons de contacter le département technique de Enerlux Power Srl qui vous indiquera le type optimal.

DISPOSITIF DE DECHARGE RAPIDE

Il s’agit de dispositifs adaptés à la décharge rapide des batteries de condensateurs après la désinsertion du réseau, réduisant la tension résiduelle aux bornes de la batterie dans des temps très réduits (près de 10÷15 secondes), à la différence des systèmes standards où le temps de décharge est de plusieurs minutes.

Cette solution offre les avantages suivants:

  • réduire les temps d’attente avant la mise à la terre de la batterie pour l’accomplissement d’opérations telles que maintenances, inspections, vérifications, etc.;
  • offrir de plus grandes garanties de protection contre les contacts directs dérivant de fausses manœuvres;
  • offrir de plus grandes garanties de protection contre les surtensions de la batterie en cas de reconnexion rapide au réseau avant les temps ordinaires d’attente de quelques minutes pour une fausse manœuvre.

Nous précisons que le fonctionnement du dispositif de décharge rapide doit dans tous les cas prévoir les effets thermiques des courants de décharge qui le traversent; il convient donc d’attendre au moins 5 minutes après deux décharges rapides, avant de reconnecter la batterie au réseau

Protection de déséquilibre– Fiche technique (406.32 KB)
