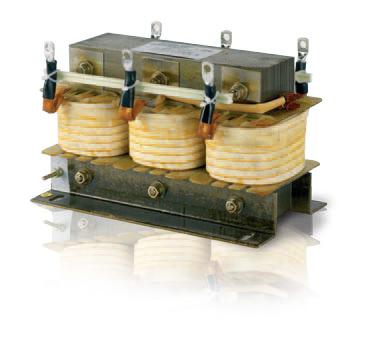

REACTANCE triphasée de blocage des harmoniques à haute linéarité, conçue et dimensionnée pour un haut contenu harmonique et accordée aux condensateurs. Les réactances de type RA garantissent une longue durée de fonctionnement, de très basses pertes et une faible émission de bruit en fonctionnement.
Les réactances de type RA présentent une fréquence d’accord de 189 Hz (p=7%), mais des fréquences d’accord différentes peuvent être réalisées sur demande; nous rappelons outre la fréquence d’accord standard, les principales fréquences comme 134 Hz(p=14%) et 210 Hz(p=5,67%).
Particulièrement indiquées pour l’exécution d’unités (voir CTF) et d’appareillages automatiques de compensation (voir ERAF) pour les réseaux avec contenu harmonique en association avec des Condensateurs de compensation. Avec les Condensateurs, les réactances triphasées de la série RA ont été projetées et conçues pour être installées sur les réseaux présentant des distorsions harmoniques, car leur principe de fonctionnement consiste à transférer la fréquence de résonance de l’installation au-dessous de l’harmonique d’ordre plus bas de manière à éviter l’amorce de phénomènes de résonance.

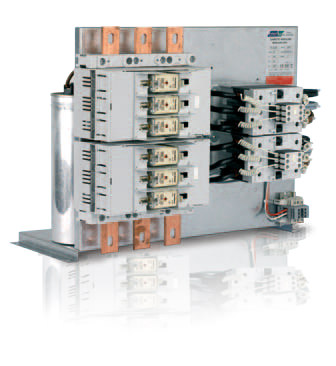

Les unités modulaires de la série CT se composent de:
Les unités modulaires de la série CT ont été projetées et conçues pour être installées très facilement dans les appareillages automatiques de compensation.

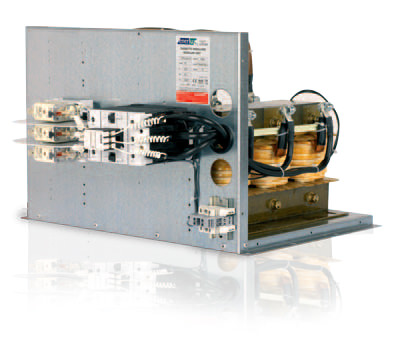

Les unités modulaires de la série CTF se composent de:
Fréquence d’accord à: 189Hz(p=7%);
sur demande: 134Hz(p=14%) 210Hz(p=5,67%).
Distorsion harmonique en courant admise en mode continu: 30%In à 250 Hz et 15% In à 350Hz. Linéarité: 2In.
Distorsion harmonique maxi en tension admise sur le réseau (THD%)=5%.
Les unités modulaires de la série CTF ont été projetées et conçues pour être installées sur les réseaux présentant des distorsions harmoniques, car leur principe de fonctionnement consiste à transférer la fréquence de résonance de l’installation au-dessous de l’harmonique d’ordre plus bas de manière à éviter l’amorce des phénomènes de résonance.

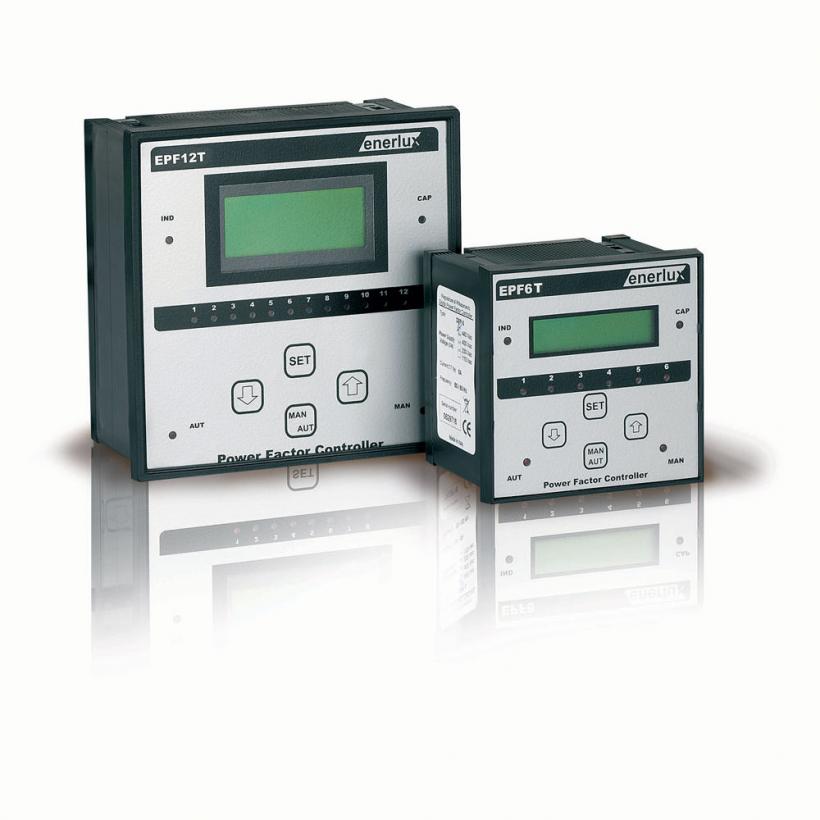

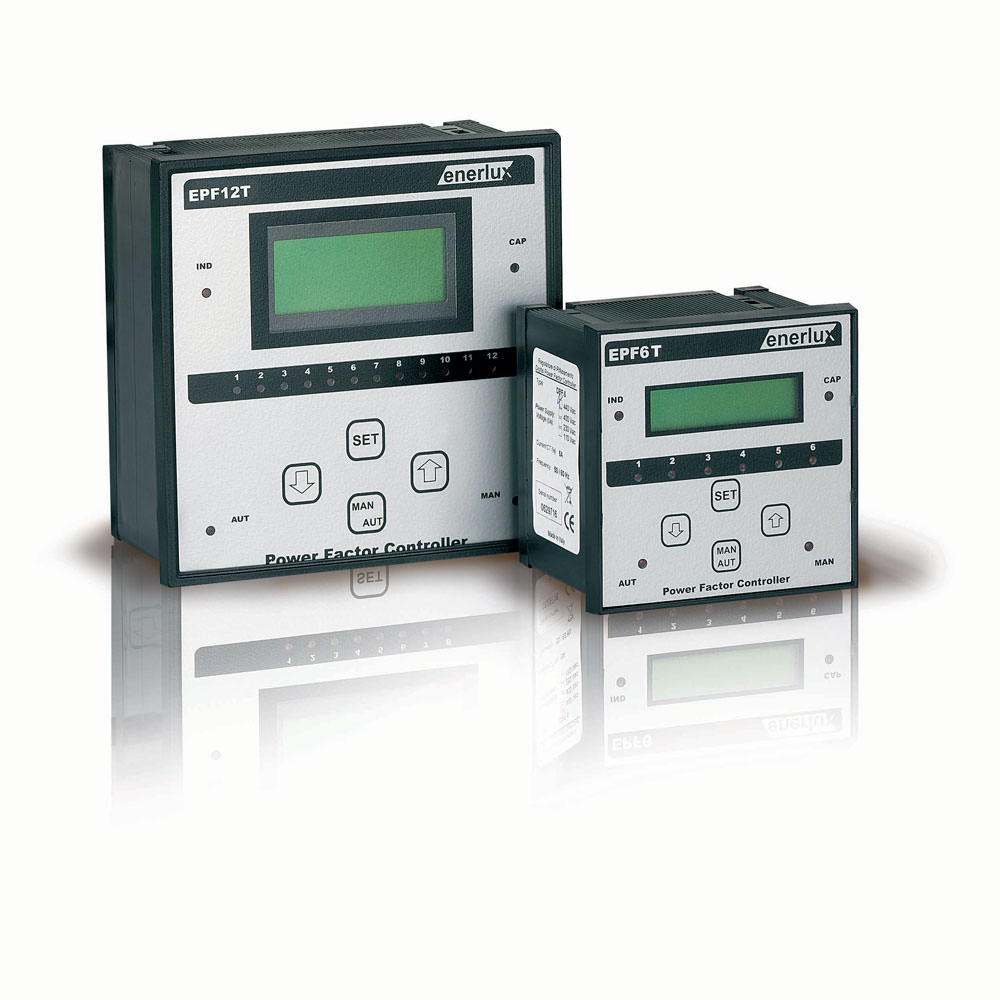

Régulateur automatique de compensation avec gestion à microprocesseur pour l’activation de 6 et 12 gradins, avec THD I% contrôle, connecteur serial RS485 sur la base du modèle.
Appareillage conçue avec une technologie pour l’élaboration des signales qui ont aussi une forte distorsion et qui donc assure un control soigné des valeurs électriques de l’installation, comme: tension, courant, facteur de puissance, température interne de l’appareillage, distorsion harmonique en tension.
Toutes les mesures électriques sont effectuées par une analyse complète avec FFT (Fast Fourier Transformer) qui a une forme d’onde avec calculs en virgule flottante.
En utilisant un algorithme de calcul puissant, l’appareillage peut gérer les batteries de condensateurs avec l’insertion/désinsertion de l’énergie réactive nécessaire pour le but visé, en réduisant drastiquement le numéro des manœuvres et utilisant homogènement les batteries.
Avec quatre boutons on peut afficher les paramétrisations et les mesures dédiées. Les Mesures sont faites en vrai valeur efficace (True RMS) calculant le facteur de puissance directement entre la tension et la courant.
La configuration de chaque batterie est réalisé simplement en insérant sa valeur nominale, indépendantement pour claque gradin qui doit être régulé en permettant une compréhension et lecture facile des paramètres régulés.
En ajoute aux fonctionnes normales de compensation le régulateur EPF12T affiche le réseau et dans le cas d’un signal en courant fortement déformé il protège les batteries des condensateurs en les déconnectant du réseau; il contrôle aussi si la température interne de l’appareillage est trop élevé, en déconnectant en séquence, dans ce cas, les batteries connectées.
Il mémorise les situations d’alarme et le numéro des opérations effectuées par chaque batterie pour en vérifier l’usure.
Tous les batteries peuvent être régulées en modalité «FIX», c’est à dire qu’elles ne sont pas contrôlées en modalité automatique par le dispositif, mais insérées en modalité fixe dans la ligne et toujours protégées en cas de situations critiques.
Dans les plain respect des réglementations en vigueur il contrôle aussi les éventuelles microinterruptions et/ou trous de tension protégeant les condensateurs et en leur donnant tension seulement après les transitoire de décharge.
Toutes les paramétrisations et informations sont disponible sur le connecteur sérial RS485.
