Appareillages muraux

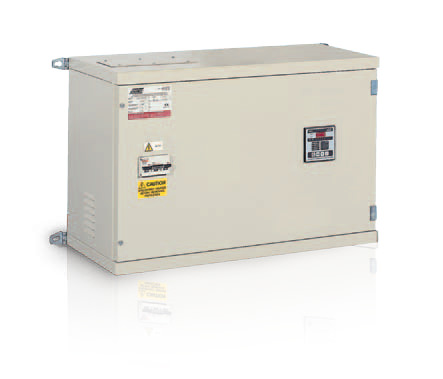

Série RG1

TECHNOLOGIE DE CONSTRUCTION

Les appareillages fixes de la Série RG se composent de:

  • ARMOIRE métallique dotée d’ailettes de refroidissement en tôle robuste pliée sous pression, traitée avec un procédé de phosphatation pour la protection contre la corrosion et puis peinte avec poudres époxy, teinte RAL7035.
  • DISJONCTEUR général magnétothermique.
  • CONTACTEURS tripolaires dimensionnés pour l’insertion de chaque batterie. Leur particularité réside dans le fait que les contacts d’insertion des résistances de limitation se ferment en avance par rapport aux contacts principaux pour limiter la pointe de courant à l’insertion de courants résiduels sur les résistances. Les bobines sont à 380Vac 50Hz (autres tensions sur demande).
  • CONDENSATEURS Série PRT.
  • CABLES de connexion intérieurs ignifuges type N07VK.
  • REGULATEUR ELECTRONIQUE pour l’enclenchement automatique des batteries et le contrôle du cosϕ.

EMPLOIS

Les appareillages muraux de la Série RG1 sont conçu pour la compensation industrielle, destinée aux petits utilisateurs.

Série RG1 – Fiche Technique (209.79 KB)

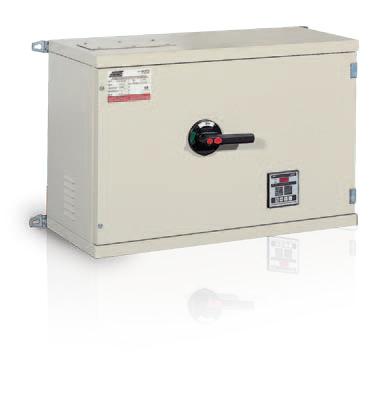

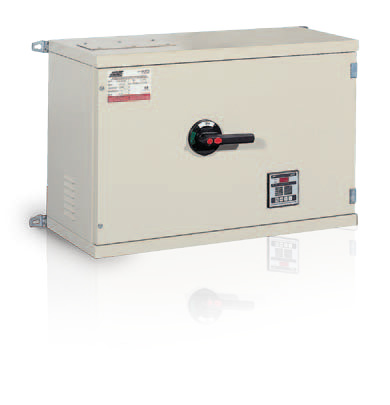

Série RG2

TECHNOLOGIE DE CONSTRUCTION

Les appareillages automatiques de compensation de la série RG2 se composent de:

  • ARMOIRE métallique dotée d’ailettes de refroidissement en tôle robuste pliée sous pression, traitée avec un procédé de phosphatation pour la protection contre la corrosion, puis peinte avec poudres époxy, teinte RAL7035.
  • SECTIONNEUR général tripolaire, verrouillé avec la porte.
  • Groupes de trois FUSIBLES type DIII ou NH00 courbe gG à haut pouvoir de coupure, dimensionnés pour la protection des batteries capacitives.
  • CONTACTEURS tripolaires dimensionnés pour l’insertion de chaque batterie. Leur particularité réside dans le fait que les contacts d’insertion des résistances de limitation se ferment en avance par rapport aux contacts principaux pour limiter la pointe de courant à l’insertion de courants résiduels sur les résistances. Les bobines sont à 380Vac 50Hz (autres tensions sur demande).
  • CONDENSATEURS série PRT.
  • CABLES de connexion intérieurs ignifuges type N07VK.
  • BARRES de cuivre 30x5 mm.
  • REGULATEUR ELECTRONIQUE pour l’enclenchement automatique des batteries et le contrôle du cosϕ.

EMPLOIS

Les appareillages de la série RG2 sont spécialement conçus pour la compensation industrielle, destinée aux moyens utilisateurs.

Série RG2 – Fiche Technique (214.47 KB)

Appareillages au sol

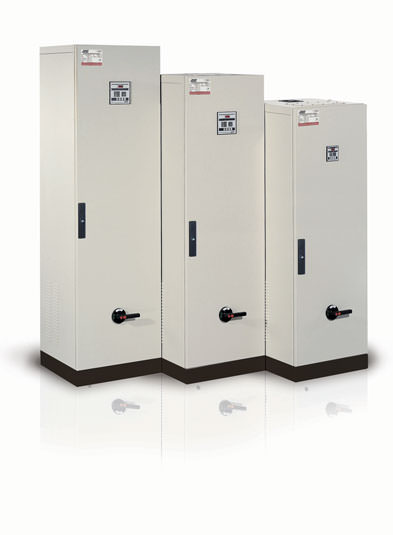

Série ERA

TECHNOLOGIE DE CONSTRUCTION

Les appareillages automatiques de compensation de la série ERA se composent de:

  • ARMOIRE métallique dotée d’ailettes de refroidissement en tôle robuste pliée sous pression, traitée avec un procédé de phosphatation pour la protection contre la corrosion, puis peinte avec poudres époxy, teinte RAL7035.
  • SECTIONNEUR général tripolaire à déclenchement rapide, verrouillé avec la porte.
  • Groupes de trois FUSIBLES type DIII ou NH00 courbe gG à haut pouvoir de coupure, dimensionnés pour la protection des batteries capacitives.
  • CONTACTEURS tripolaires dimensionnés pour l’insertion de chaque batterie. Leur particularité réside dans le fait que les contacts d’insertion des résistances de limitation se ferment en avance par rapport aux contacts principaux pour limiter la pointe de courant à l’insertion de courants résiduels sur les résistances. Les bobines sont à 110Vac 50Hz (autres tensions sur demande).
  • CONDENSATEURS série PRT.
  • CABLES de connexion intérieurs ignifuges type N07VK
  • BARRES de cuivre 30x5 mm.
  • REGULATEUR ELECTRONIQUE pour l’enclenchement automatique des batteries et le contrôle du cosϕ.
  • SYSTEME DE VENTILATION forcée, réalisé avec des ventilateurs installés sur la partie supérieure de l’armoire, actionnés par un thermostat.

EMPLOIS

Les appareillages automatiques au sol série ERA sont spécialement conçus pour la compensation industrielle, destinée aux moyens-grands utilisateurs.

Série ERA – Fiche Technique (433.69 KB)

Equipment with filters

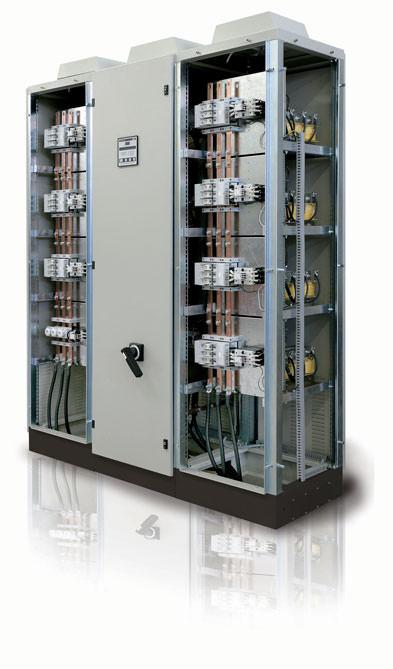

Série ERAF

TECHNOLOGIE DE CONSTRUCTION

Les appareillages automatiques de compensation de la série ERAF se composent de:

  • ARMOIRE métallique dotée d’ailettes de refroidissement en tôle robuste pliée sous pression, traitée avec un procédé de phosphatation pour la protection contre la corrosion, puis peinte avec poudres époxy, teinte RAL7035.
  • SECTIONNEUR général tripolaire à déclenchement rapide, verrouillé avec la porte.
  • Groupes de trois FUSIBLES type NH00 courbe gG à haut pouvoir de coupure, dimensionnés pour la protection des batteries capacitives.
  • CONTACTEURS tripolaires dimensionnés pour l’insertion de chaque batterie. Leur particularité réside dans le fait que les contacts d’insertion des résistances de limitation se ferment en avance par rapport aux contacts principaux pour limiter la pointe de courant à l’insertion de courants résiduels sur les résistances. Les bobines sont à 110Vac 50Hz (autres tensions sur demande).
  • CONDENSATEURS surdimmensionnés diélectriquement, série PRT.
  • CABLES de connexion intérieurs ignifuges type N07VK.
  • BARRES de cuivre 30x5 mm.
  • REGULATEUR ELECTRONIQUE pour l’enclenchement automatique des batteries et le contrôle du cosϕ.
  • SYSTEME DE VENTILATION forcée, réalisé avec des ventilateurs installés sur la partie supérieure de l’armoire, actionnés par un thermostat.
  • REACTANCES de blocage réalisées avec un noyau en tôle magnétique légère de haute qualité à grains orientés, à basses pertes.

Fréquence d’accord à: 189Hz(p=7%).
sur demande: 134Hz(p=14%) -210Hz(p=5.67%).

Distorsion harmonique en courant admise en mode continu: 30%In à 250 Hz et 15% In à 350Hz
Linéarité: 2In.
Distorsion harmonique maxi en tension admise sur le réseau (THD%)=5%.

EMPLOIS

Les appareillages automatiques au sol série ERAF sont spécialement conçus pour la compensation industrielle, destinée aux moyens-grands utilisateurs sur réseaux présentant des distorsions harmoniques.

Série ERAF – Fiche Technique (294.22 KB)
