Rifasamento automatico

TECNOLOGIA COSTRUTTIVA

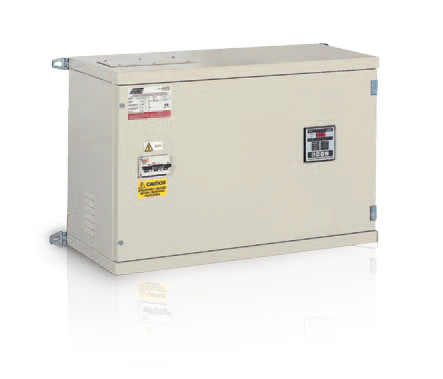

Le apparecchiature automatiche di rifasamento serie RG1 sono composte da:

• ARMADIO metallico dotato di alettature di raffreddamento in robusta lamiera pressopiegata, trattata con processo di fosfatazione a protezione della corrosione e successivamente verniciata a polveri epossidiche colore RAL7035.
• INTERRUTTORE generale magnetotermico.
• CONTATTORI tripolari dimensionati per l’inserzione delle singole batterie. La loro particolarità consiste nel fatto che i contatti di inserzione delle resistenze limitatrici si chiudono in anticipo rispetto ai contatti principali per limitare il picco di corrente all’inserzione di correnti residue sulle resistenze. Le bobine sono a 380Vac 50Hz (altre tensioni a richiesta).
• CONDENSATORI serie PRT.
• CAVI di collegamento interni sono del tipo antifiamma tipo N07VK.
• REGOLATORE ELETTRONICO per inserzione automatica delle batterie e controllo del cosφ.

IMPIEGHI

Le apparecchiature serie RG1 sono appositamente progettate per il rifasamento industriale destinato alla piccola utenza.

TECNOLOGIA COSTRUTTIVA

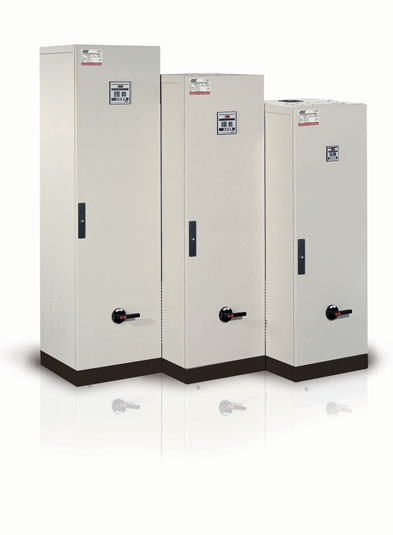

Le apparecchiature automatiche di rifasamento serie ERA sono composte da:

• ARMADIO metallico dotato di alettature di raffreddamento in robusta lamiera pressopiegata, trattata con processo di fosfatazione a protezione della corrosione e successivamente verniciata a polveri epossidiche colore RAL7035.
• SEZIONATORE generale tripolare a scatto rapido con bloccoporta.
• Terne di FUSIBILI tipo DIII oppure NH00 curva gG ad alto potere di interruzione, dimensionate a protezione delle batterie capacitive.
• CONTATTORI tripolari dimensionati per l’inserzione delle singole batterie. La loro particolarità consiste nel fatto che i contatti di inserzione delle resistenze limitatrici si chiudono in anticipo rispetto ai contatti principali per limitare il picco di corrente all’inserzione di correnti residue sulle resistenze. Le bobine sono a 110Vac 50Hz (altre tensioni a richiesta).
• CONDENSATORI sono del tipo PRT.
• CAVI di collegamento interni sono del tipo antifiamma tipo N07VK.
• BARRE rame 30x5 mm.
• REGOLATORE ELETTRONICO per inserzione automatica delle batterie e controllo del cosφ.
• SISTEMA DI VENTILAZIONE forzata realizzata con apposite ventole installate sulla parte superiore dell’armadio azionate da termostato.

IMPIEGHI

Le apparecchiature automatiche a pavimento serie ERA sono appositamente progettate per il rifasamento industriale destinato alla media-alta utenza.

TECNOLOGIA COSTRUTTIVA

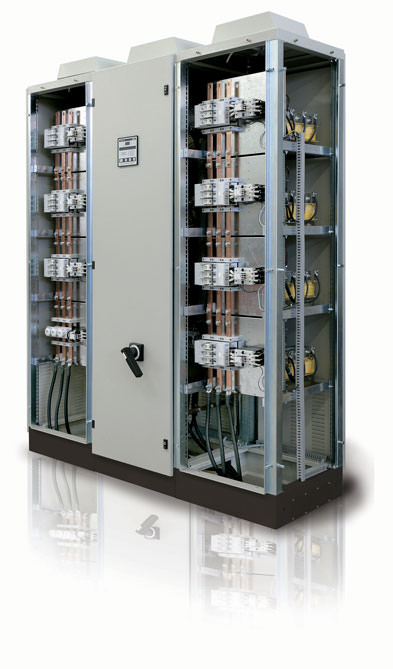

Le apparecchiature automatiche di rifasamento serie ERAF sono composte da:

• ARMADIO metallico dotato di alettature di raffreddamento in robusta lamiera pressopiegata, trattata con processo di fosfatazione a protezione della corrosione e successivamente verniciata a polveri epossidiche colore RAL7035.
• SEZIONATORE generale tripolare a scatto rapido con bloccoporta.
• Terne di FUSIBILI tipo NH00 curva gG ad alto potere di interruzione, dimensionate a protezione delle batterie capacitive.
• CONTATTORI tripolari dimensionati per l’inserzione delle singole batterie. La loro particolarità consiste nel fatto che i contatti di inserzione delle resistenze limitatrici si chiudono in anticipo rispetto ai contatti principali per limitare il picco di corrente all’inserzione di correnti residue sulle resistenze. Le bobine sono a 110Vac 50Hz (altre tensioni a richiesta).
• CONDENSATORI sovradimensionati dielettricamente, sono del tipo PRT.
• CAVI di collegamento interni sono del tipo antifiamma tipo N07VK.
• BARRE rame 30x5 mm • REGOLATORE ELETTRONICO per inserzione automatica delle batterie e controllo del cosφ.
• SISTEMA DI VENTILAZIONE forzata realizzata con apposite ventole installate sulla parte superiore dell’armadio ed azionate da termostato.
• REATTANZE di sbarramento costruite con nucleo in lamierino magnetico di prima scelta a grani orientati a basse perdite.

Frequenza d’accordo a: 189Hz(p=7%).
A richiesta: 134Hz(p=14%) -210Hz(p=5.67%).

Distorsione armonica in corrente ammessa in modo continuativo: 30%In a 250 Hz e 15% In a 350Hz.
Linearità: 2In.
Max distorsione armonica in tensione ammessa in rete (THD%)=5%.

IMPIEGHI

Le apparecchiature automatiche a pavimento serie ERAF sono appositamente progettate per il rifa- samento industriale destinato alla media-alta utenza in reti con presenza di distorsioni armoniche.
